Tub pentru schimbător de căldură din cupru nichel (C70600/C71500)

Gnee Steel (Tianjin) Co., Ltd. este unul dintre cei mai profesioniști producători și furnizori de tuburi de schimbător de căldură din cupru nichel (c70600/c71500) din China, acceptă și servicii personalizate. Bine ați venit să cumpărați tub schimbător de căldură din cupru nichel cu reducere (c70600/c71500) de vânzare aici din fabrica noastră. Sunt disponibile produse de calitate și preț rezonabil.



În inginerie marină și în sectoarele de petrol și gaze offshore, natura necruțătoare a coroziunii apei de mare necesită materiale care depășesc aliajele standard.Tub schimbător de căldură din cupru nichelsoluții, mai precisC70600 (90/10)şiC71500 (70/30), au devenit reperul industriei pentru durabilitate și eficiență termică. Ca specializatproducători de tuburi de schimbător de căldură cupru nichel, producem tuburi fără sudură concepute pentru a forma o peliculă naturală de oxid de protecție, asigurând fiabilitatea pe termen lung-în medii cu apă de mare-înaltă.

Obțineți cotația dvs. prioritară astăzi



Cele două cele mai comunetub schimbător de căldură cupru nichelaliajele suntC70600 (90/10)şiC71500 (70/30). Tabelul de mai jos arată diferențele pentru a vă ajuta să alegeți aliajul potrivit pentru dvsschimbător de căldură cu carcasă și tub.

Proprietate	C70600 (90/10 Cu-Ni)	C71500 (70/30 Cu-Ni)
Compoziția nominală	90% cupru, 10% nichel, 1,4% fier, 0,8% mangan	70% cupru, 30% nichel, 0,5% fier, 0,5% mangan
Rezistența la tracțiune (min)	45.000 psi (310 MPa)	60.000 psi (415 MPa)
Limita de curgere (min)	15.000 psi (105 MPa)	25.000 psi (170 MPa)
Conductivitate termică	29 BTU/(hr·ft· grad F) (50 W/m·K)	17 BTU/(hr·ft· grad F) (29 W/m·K)
Limita vitezei apei de mare	Până la 3,5 m/s (11,5 ft/s)	Până la 4,5 m/s (15 ft/s)
Rezistenta la coroziune	Excelent pentru apa de mare generală	Superior pentru apa de mare cu viteză mare, acidă sau poluată
Cost relativ	Mediu-Ridicat	Cel mai înalt
Cea mai bună aplicație	condensator schimbător de căldură, evaporator cu tub de învelișpe nave, platforme offshore	Condensatoare centrale electrice,cazan cu schimbător de căldurăcu apă de mare la temperatură înaltă, cu gaz acid



Când să alegeți C70600:

Răcirea generală cu apă de mare pe nave și platforme offshore

tub schimbător de căldură din cupru vs cupronichel – C70600este răspunsul standard pentru majoritatea sarcinilor maritime

Proiecte-conștiente de buget, care necesită încă o rezistență excelentă la coroziune



Când să alegeți C71500:

Apa de mare cu viteză mare-peste 3,5 m/s

Apa de mare poluata sau salmastra cu hidrogen sulfurat

Temperatură-înaltăschimbător de căldură cu carcasă și tubaplicații (peste 120 de grade / 250 de grade F)

Serviciu de gaz acru sau amoniac undecoroziunea tubului schimbător de căldură din cuprueste un risc cunoscut

Aplicații care necesită maximDurata de viață a tubului schimbător de căldură din cupru(30+ ani)



Pentru un detaliattub schimbător de căldură din cupru vs oțel inoxidabilcomparație în apa de mare,C70600şiC71500depășesc majoritatea claselor de inoxidabil în ceea ce privește rezistența la coroziunea în crăpături și pitting.

Trimiteți condițiile apei de mare



Rezistență excelentă la coroziune la eroziune

Apa de mare la viteze de peste 1,5 m/s se erodeazăC12200şiC44300. C70600mânere tub până la3.5 m/s. C71500mânere tub până la4.5 m/s. Asta înseamnă mai micdiametrul conductei schimbătorului de căldurăși coeficienți mai mari de transfer de căldură.



Rezistență naturală la biofouling

Suprafețele de cupru nichel eliberează ioni de cupru care împiedică atașarea lipacului și midii. Otub schimbător de căldură cupru nichelpachetul necesită curățare mai puțin frecventă decât oțelul inoxidabil sau titanul.



Fabricabilitate bună

C70600şiC71500poate fi îndoit înschimbător de căldură cu tub uconfigurații, introduse înfoi de tuburi, și extins folosind standarddilatarea tubului schimbătorului de căldurăechipamente.



Speranța de viață dovedită

Durata de viață a tubului schimbător de căldură din cuprupentruC70600în apa de mare curată este20 până la 30 de ani. PentruC71500, așteaptă-te30+ ani. Multe nave navale opereazătub schimbător de căldură cupru nichelfascicule timp de 40 de ani cu chimie adecvată a apei.



Aplicații comune pentru tubul schimbător de căldură cupru nichel:

condensator schimbător de căldurăpe nave, submarine și platforme offshore

evaporator cu tub de învelișîn instalaţiile de desalinizare

condensator cu tub uîn centralele electrice

schimbător de căldură hvacpe nave maritime

cazan cu schimbător de căldurăîncălzitoare de apă de alimentare

schimbător de căldură cu carcasă și tubîn uzinele chimice care prelucrează fluide corozive



Noi furnizamC70600şiC71500nu doar ca tuburi drepte goale, ci ca componente finite gata de instalare în dumneavoastrăschimbător de căldură cu carcasă și tub. Mai jos este oferta noastră completă.

Tuburi drepte goale din cupru nichel

Parametru	C70600 (90/10)	C71500 (70/30)	Aplicație comună
OD – 5/8 inch (15,88 mm)	În stoc	Realizat la comanda	Marinschimbător de căldură hvac, mașină cu schimbător de căldurărăcitoare
OD – 3/4 inch (19,05 mm)	În stoc	Stoc limitat	tub schimbător de căldură din cupru diametru 19 mm– cel mai frecvent pentru condensatoarele marine
OD – 1 inch (25,4 mm)	În stoc	Realizat la comanda	evaporator cu tub de înveliș, centrala electricacondensator cu tub u
OD – 1,25 inchi (31,75 mm)	Realizat la comanda	Realizat la comanda	Mareschimbător de căldură cu carcasă și tub
OD – 1,5 inchi (38,1 mm)	Realizat la comanda	Realizat la comanda	Sisteme de apă de mare cu debit mare-
Grosimea peretelui	0,7 mm - 3,0 mm	0,7 mm - 3,0 mm	Pereți mai groși pentru risc ridicat de eroziune
Lungime	1m – 30m	1m – 30m	Stoc standard de 6m; tăiat la lungimea exactă disponibilă
Toleranță (OD)	±0,05 mm	±0,05 mm	ÎntâlneșteASTM B111 pdfcerințe



U Bend tuburi de cupru nichel

Producemschimbător de căldură cu tub ucomponente înC70600şiC71500peÎndoitoare CNC cu dornpentru a asigura o rază consistentă, fără ovalitate și fără punctaj intern.



Parametru	C70600 (90/10)	C71500 (70/30)
OD – 5/8 inch (15,88 mm)	În stoc	Realizat la comanda
OD – 3/4 inch (19,05 mm)	În stoc	Stoc limitat
OD – 1 inch (25,4 mm)	În stoc	Realizat la comanda
OD – 1,25 inchi (31,75 mm)	Realizat la comanda	Realizat la comanda
OD – 1,5 inchi (38,1 mm)	Realizat la comanda	Realizat la comanda
Grosimea peretelui	0,7 mm - 2,5 mm	0,8 mm - 2,5 mm
Raza de curbură minimă (linia centrală)	1,5 x OD	2,0 x OD
Lungimea piciorului (porțiunea dreaptă)	500 mm – 12.000 mm	500 mm – 12.000 mm
Unghi de îndoire	180 de grade (U standard)	180 de grade (U standard)
Lungime tangentă (după îndoire)	25 mm - 100 mm	25 mm - 100 mm



Raze de îndoire U standard pentru OD comun (C70600):

Tub OD	CLR minim (Raza liniei centrale)	Stoc standard CLR
5/8 inch (15,88 mm)	23,8 mm (1,5 x OD)	25 mm, 30 mm, 38 mm
3/4 inch (19,05 mm)	28,6 mm (1,5 x OD)	30 mm, 38 mm, 45 mm
1 inch (25,4 mm)	38,1 mm (1,5 x OD)	40 mm, 50 mm, 60 mm
1,25 inchi (31,75 mm)	47,6 mm (1,5 x OD)	50 mm, 60 mm, 75 mm
1,5 inchi (38,1 mm)	57,2 mm (1,5 x OD)	60 mm, 75 mm, 90 mm



Pentru C71500, înmulțiți razele de mai sus cu 1,33 (minim 2,0 x OD).



Opțiuni pentru tubul îndoit în U:

Aceeași lungime a piciorului– ambele picioare egale (cel mai frecvent pentruschimbător de căldură cu fascicul de tuburi u)

Lungime inegală a piciorului– pentru specificfoaie de tubmachete

tangentă lungă– secțiune dreaptă prelungită după curba ptrularea tubului schimbătorului de căldurăîntr-o secundăfoaie de tub

tangentă scurtă– secțiune dreaptă minimă pentru compactcondensator cu tub udesene



Specificații de calitate U Bend:

Ovalitatea după îndoire:Mai puțin de 5% din OD

Subțierea peretelui la vârful curbei:Mai puțin de 10% din grosimea nominală a peretelui

Finisarea suprafeței:Fără fisuri, scoruri sau ondulații vizibile la mărirea de 10 ori

Recoacere de reducere a stresului:Disponibil la cerere ptcoroziunea tubului schimbător de căldură din cupruprevenirea în amoniac sau serviciu acru

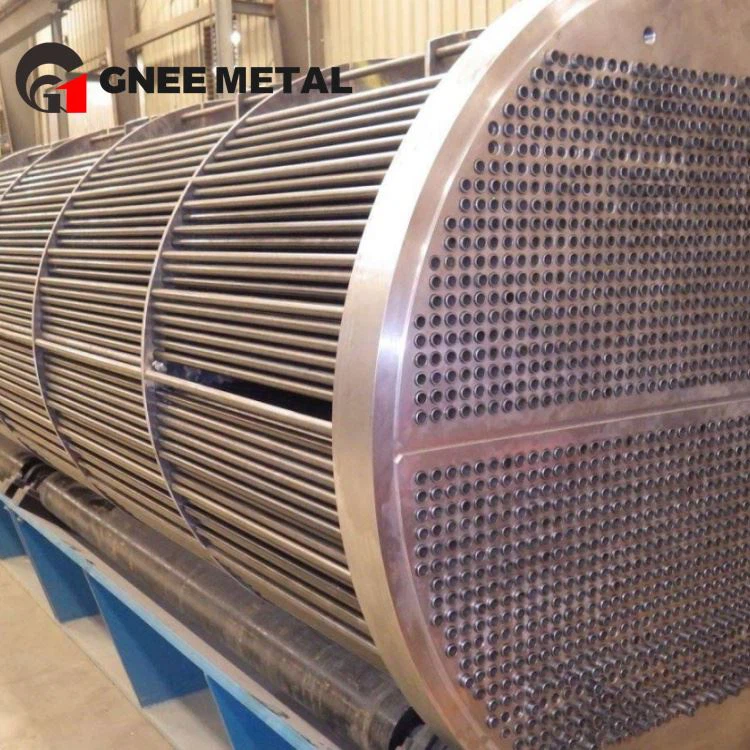

Pachete de tuburi din cupru nichel pre-fabricate

Vă asamblamtub C70600sautub C71500în pachete complete gata de inserare în carcasa existentă.

Tip pachet	Descriere	Aplicație tipică
Pachet U Tube	Schimbător de căldură cu tub în Uşischimbător de căldură cu fascicul de tuburi ucu coturi CNC ale dornului. Raza minimă de îndoire 1,5 x OD ptC70600, 2,0 x OD pentruC71500.	Marincondensator schimbător de căldură, condensator cu tub upe vase
Pachet cu tub drept	Drepttub schimbător de căldură cupru nichelcu ambele capete pregătite pentrurularea tubului schimbătorului de căldură.	Schimbător de căldură cu carcasă și tubcu pachet detasabil
Pachet de tuburi cu aripioare	Tub cu aripioare din cupru pentru schimbător de căldurăcu aripioare joase integrate sau aripioare înalte înC70600sauC71500.	Răcit-aeruluischimbător de căldură hvac, schimbător de căldură aersisteme în medii marine
Pachet de evaporator cu tuburi de înveliș	Pachet specializat cu tuburi de suprafață îmbunătățite pentru sarcina de fierbere.	Evaporator cu tub cu carcasăîn refrigerare sau desalinizare



Tuburi cu aripioare din cupru nichel

Pentru aplicațiile în care fluidul-din partea carcasei este aer sau gaz, oferimtub cu aripioare de cupru pentru schimbător de căldurăînC70600şiC71500.

Tip de aripioare	Tub de bază OD	Densitatea aripioarelor	Aplicație
Aripioare joasă integrală (tip L-)	5/8", 3/4", 1"	16 – 40 aripioare/inch	Apa de mare{0}}răcităschimbător de căldură hvac, condensator schimbător de căldură
Aripioare înalte (extrudate)	3/4", 1"	8 – 11 aripioare/inch	Răcit-aeruluischimbător de căldură cu carcasă și tubpe platforme offshore
Suprafață îmbunătățită (Tip E-)	5/8", 3/4"	26 – 52 aripioare/inch	Inundatevaporator cu tub de învelișcu partea de scoici de apă de mare

Nota:Tuburi cu aripioare înC71500sunt disponibile, dar necesită timpi mai lungi de livrare datorită rezistenței mai mari a aliajului.



Fitinguri din cupru nichel și componente din tablă tubulară

A tub schimbător de căldură cupru nicheleste la fel de fiabil ca și conexiunile sale. Furnizăm componente potrivite pentru completschimbător de căldură cu carcasă și tubasamblare.

Componentă	Opțiuni materiale	Descriere
Foaie de tub	C70600, C71500, alamă navală, aluminiu bronz	Forat la tinepasul tubuluiși aspect. Compatibil cudilatarea tubului schimbătorului de căldurăşirularea tubului.
U-Suporturi îndoite	C70600sau oțel inoxidabil 316L	Previne vibrația tubului în interiorschimbător de căldură cu fascicul de tuburi uansambluri.
Anozi de sacrificiu	Aluminiu sau zinc	Atașat lafoaie de tuba prevenicoroziunea tubului schimbător de căldură din cupruîn serviciu sever de apă de mare.
Capace și manșete	C70600	Protejează capetele tuburilor de coroziunea prin eroziune la intrarea cu viteză mare-.
Plăci deflectoare	C70600sau Naval Brass	Sprijină tuburile și direcționează fluxul-lateral în interiorschimbător de căldură cu carcasă și tub.
Garnituri de etanșare	EPDM, Viton sau Neopren	Pentru etanșări tub-la-foi tubulare în modele de foi dublu tub.

Cum să îndoiți tubul schimbător de căldură din cupru nichel

Aliajele de cupru nichel necesită mai multă forță pentru a se îndoi decâtC12200. Folosiți aîndoitor dorncu o rază de curbură minimă de1,5 x ODpentruC70600şi2,0 x ODpentruC71500. Pentru aschimbător de căldură cu tub u, recomandăm îndoirea din fabrică mai degrabă decât îndoirea pe câmp.



Cum se sudează tubul schimbător de căldură din cupru nichel

PentruCum se sudează tubul de schimbător de căldură de cupruînC70600sauC71500:

UtilizareCuNi metal de umplutură(ERCuNi pentru C70600, ERCuNi-2 pentru C71500)

Sudare TIG cu purjare cu argon

Nu este necesară preîncălzirea, dar temperatura interpass trebuie să rămână sub 150 de grade (300 de grade F)

Tratamentul termic post-sudare nu este necesar

Lipirea este de asemenea posibilă cuBCuP-5umplutură, dar îmbinările sudate sunt mai rezistente pentru presiune înaltă{0}schimbător de căldură cu carcasă și tubaplicatii.



Tubul schimbătorului de căldură de rulare și expansiune

tub C70600şitub C71500rulează și se extind în mod similar cu alte aliaje de cupru. Utilizați un calculator de cuplu de rulare specific pentru cupru nichel. Rezistența mai mare aC71500necesită aproximativCu 20-30% mai mult cuplu de rularedecâtC70600.



Proiectarea foii tubulare pentru schimbătorul de căldură

Pentrutub schimbător de căldură cupru nichel, celfoaie de tubar trebui să fiealamă navală, bronz aluminiu, saucupru nichelpentru a evita coroziunea galvanică. Evitați foile din oțel inoxidabil sau oțel carbon cu tuburi din cupru nichel.



Cum să curățați tubul de cupru al schimbătorului de căldurărealizat din cupru nichel necesită îngrijire pentru a păstra stratul protector de oxid.



Curățare chimică:

Utilizareinhiba acidul citricsauacid sulfamicpentru îndepărtarea calcarului

Nu utilizați niciodată acid clorhidric– atacă cupru nichel

Pentru biofouling, utilizațidioxid de clorsauclorinarela niveluri controlate (sub 0,5 ppm rezidual)



Curățare mecanică:

Utilizareperii de nailonsausisteme de curățare-glonțuri de cauciuc

Nu folosiți niciodată perii de oțel sau raclete metalice - acestea îndepărtează folia de protecție

Pentrucum să curățați tubul de cupru al schimbătorului de căldurăpachete cuschimbător de căldură cu tub ugeometrie, utilizați perii cu ax flexibil special concepute



Măsuri preventive:

Mențineți viteza apei de mare deasupra1.5 m/spentru a preveni depunerea sedimentelor

Evitați viteza de mai jos0.5 m/scare permite atașarea biofouling-ului

Pentrucoroziunea tubului schimbător de căldură din cuprumonitorizare, instalați cupoane de coroziune în sistem



Durata de viață a tubului schimbător de căldură din cuprupentruC70600în serviciul de apă de mare bine întreținut-este20 până la 30 de ani. PentruC71500, așteaptă-te30+ ani.



Ce este un tub schimbător de căldură din cupru nichel?

A tub schimbător de căldură cupru nicheleste un tub fără sudură realizat din aliaje de cupru-nichel, de obiceiC70600 (90/10)sauC71500 (70/30). Este special conceput pentruschimbător de căldură cu carcasă și tub, condensator schimbător de căldură, șievaporator cu tub de învelișaplicații în apă de mare și medii corozive.



Care este diferența dintre C70600 și C71500?

C70600contine 90% cupru si 10% nichel.C71500conține 70% cupru și 30% nichel.C71500are o rezistență mai mare, o rezistență mai mare la eroziune (până la 4,5 m/s față de 3,5 m/s) și mai multDurata de viață a tubului schimbător de căldură din cupru, dar conductivitate termică mai mică și mai maretub schimbător de căldură din cupru preț.



De ce să folosiți cupru nichel în loc de oțel inoxidabil pentru apa de mare?

Întub schimbător de căldură din cupru vs oțel inoxidabilcomparație pentru apa de mare, cupru nichel oferă:

Rezistență mai bună la coroziunea în crăpături

Rezistență naturală la biofouling (oțel inoxidabil se încurcă)

Fără fisurare prin coroziune sub tensiune prin clorură

Mai uşorrularea tubului schimbătorului de căldurăsi extindere



Aveți tub C70600 de vânzare în 3/4 inch?

Da.Tub schimbător de căldură din cupru 3/4 inch(19,05 mm) inC70600este una dintre cele mai populare dimensiuni ale noastre.Tub schimbător de căldură din cupru diametru 19 mmînC70600este stocat pentru marinschimbător de căldură hvacşicondensator cu tub uaplicatii.



Ce cauzează coroziunea tubului de schimbător de căldură de cupru în nichel de cupru?

Coroziunea tubului schimbător de căldură din cupruînC70600sauC71500este rar, dar poate apărea din:

Coroziunea prin eroziune– viteza peste 4,5 m/s (C71500) sau 3,5 m/s (C70600)

Hidrogen sulfurat– apa de mare poluata

Coroziunea galvanică– conexiune la metale mai nobile (titan, grafit)



Oferiți ASTM B111 pdf pentru tuburi de cupru nichel?

Da. CerereASTM B111 pdfsauASME SB111 pdfdin echipa noastra. De asemenea, oferimEN 12451şiJIS H3300certificare.



Puteți furniza un schimbător de căldură cu fascicul de tuburi în C70600 sau C71500?

Da. Producem completschimbător de căldură cu tub uşischimbător de căldură cu fascicul de tuburi uadunări întub C70600şitub C71500. Trimite-țifoaie de tubdesen pentru o cotatie.



Este SB111 C70600 la fel cu ASTM B111 C70600?

Da.SB111 C70600este denumirea ASME Boiler Code.ASTM B111 C70600este denumirea ASTM. Cerințele chimice și mecanice sunt identice. Pentrucazan cu schimbător de căldurăaplicații care necesită ștampilare ASME, specificațiSB111 C70600.



Ambalajul prost distruge chiar și cel mai bun tub de schimbător de căldură din cupru. În calitate de fabrică profesională de tuburi de schimbător de căldură din cupru care deservește tuburi de schimb de căldură din cupru SUA, Europa, Emiratele Arabe Unite, Arabia Saudită și India, respectăm standardele de ambalare pentru export de calitate militară-pentru a asigura zero daune în timpul transportului maritim sau aerian.



Procesul nostru standard de ambalare:

Etapa de ambalare	Material/Metoda	Scop
Protectie individuala a tubului	Hârtie anti-VCI + capace din plastic	Previne umezeala, praful și zgârieturile pe suprafețele interioare ale schimbătorului de căldură cu tuburi de cupru.
Gruparea	Curele din nailon + distanțiere din lemn	Păstrează organizarea tubului schimbător de căldură din cupru de 19 mm, 1 inch sau 5/8 inch și fără vibrații-.
Bariera de umiditate	Folie groasă de folie PE (contractată la căldură-)	Blochează umiditatea în timpul călătoriilor mari pe mare către tubul schimbător de căldură din cupru, Germania sau Arabia Saudită.
Ambalaj exterior	Exportați carcase de placaj de calitate-sau lăzi de lemn-cu bandă de oțel	Rezistă la stivuire și la manipulare brutală. Fiecare ladă etichetată cu numărul PO, aliaj (de exemplu, SB111 C70600) și cantitate.
Documentare	Lista de ambalare + Certificatul de testare al fabricii (MTC) atașat la exterior	Asistență în vămuire pentru distribuitorii și partenerii distribuitori de tuburi de schimbător de căldură din cupru.

Pentru comenzile U-pachete:Schimbătorul de căldură cu tub în U și schimbătorul de căldură cu fascicul de tuburi în U sunt plasate în dispozitive de oțel dedicate în interiorul cutiei pentru a preveni deformarea razei de îndoire.



Tip echipament	Specificație / Capacitate	Impactul calității
Linie orizontală de turnare continuă	Capacitate de 10 tone	Produce tub omogen din aliaj de cupru pentru țagle de schimbător de căldură cu porozitate zero.
Trei-Roll Piercing Mill	Până la 60 mm OD	Control de precizie a grosimii peretelui pentru grosimea peretelui tubului schimbătorului de căldură de până la 0,5 mm.
Bancă de desen la rece	5 extrageri în succesiune	Realizează toleranțe strânse la lungimea tubului de schimbător de căldură din cupru și diametrul conductei schimbătorului de căldură.
Linie de îndreptare și tăiere	CNC servo-controlat	Tăiere fără bavuri-pentru tubul de schimbător de căldură din cupru de 3/4 inch și 1 inch pentru lungimile exacte ale proiectului.
U-Mașină de îndoit	Tip mandrin CNC	Produce condensator cu tub în U și schimbător de căldură cu fascicul de tuburi în U fără îndoire sau ovalitate.
Tester de curenți turbionari	NDT (testare non-distructivă)	Inspecție 100% a tubului C70600 și a tubului C71500 pentru găuri sau fisuri conform standardelor pdf ASTM B111.
Tester hidrostatic	Până la 200 bar	Validează expansiunea tubului schimbătorului de căldură și integritatea rulării tubului.
Spectrometru	Emisie optică (OES)	Confirmă compoziția chimică a claselor ASME SB111, EN 12451 și JIS H3300 pentru fiecare lot.



Certificarile noastre si conformitatea:

ASTM B111 pdf și ASME SB111 pdf trasabilitate completă.

Sistemul de management al calității ISO 9001:2015.

Inspecția terță parte{0}acceptată: SGS, BV, Lloyds sau TUV.

Rapoartele de testare a duratei de viață ale tubului schimbător de căldură din cupru sunt disponibile la cerere.
